| พารามิเตอร์ | ช่วงราคา |
|---|---|
| เส้นผ่านศูนย์กลาง | 0.5 มม. – 50 มม. |
| เกรดความคลาดเคลื่อน | G5 – G1000 |
| ความหนาแน่น | 3.6 – 6.0 กรัม/ซม³ |
| ความแข็ง | HV 1200 – 1700 |
| ความหยาบของพื้นผิว | Ra ≤ 0.02 μm |

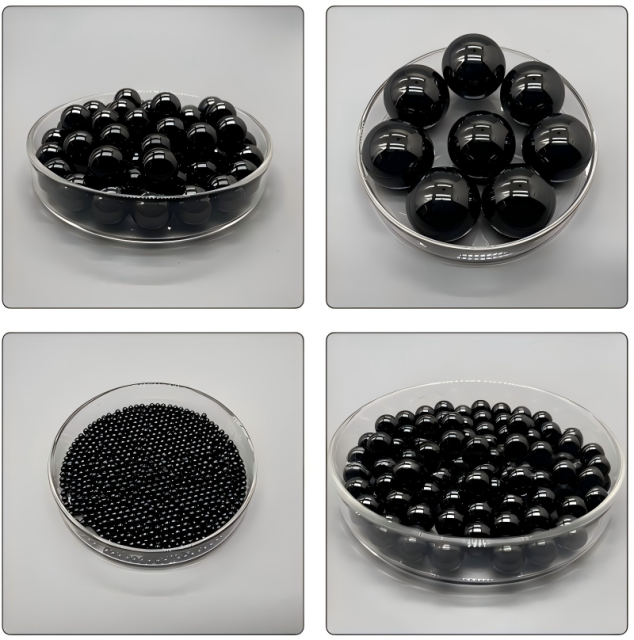

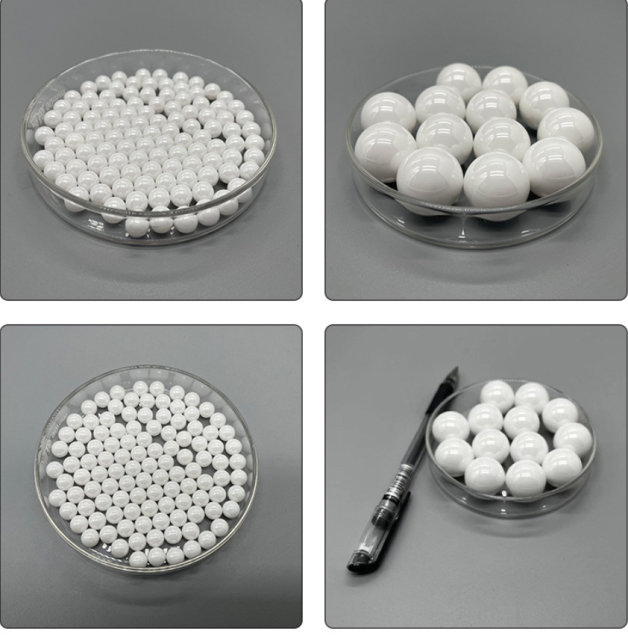

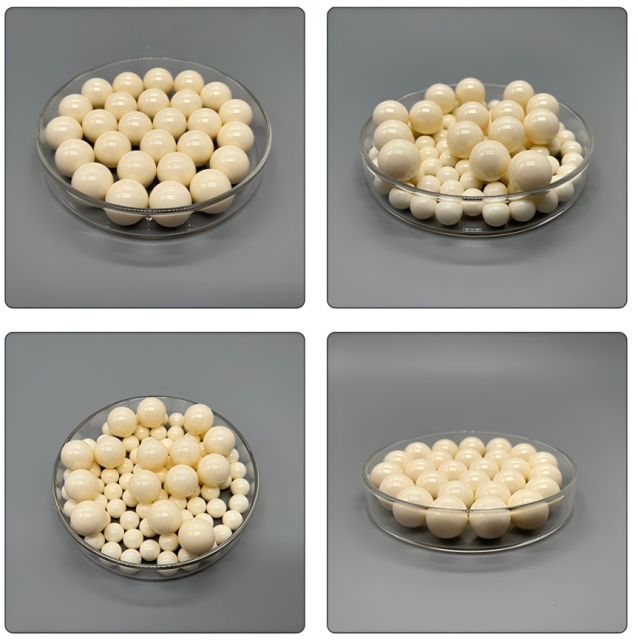

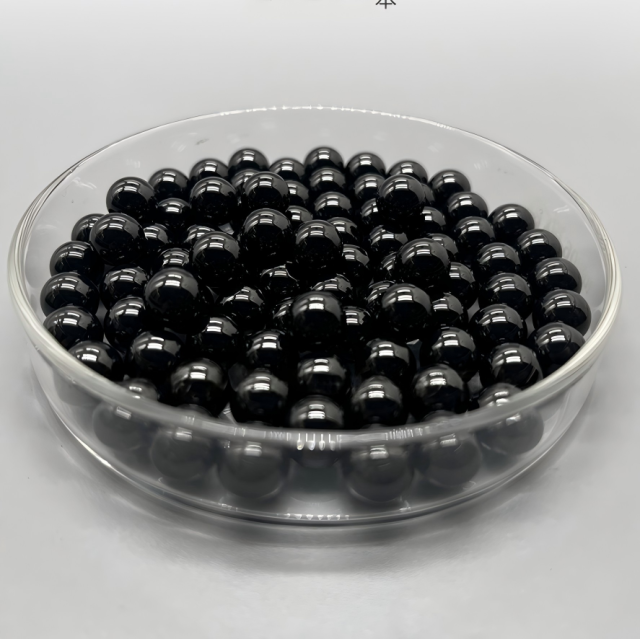

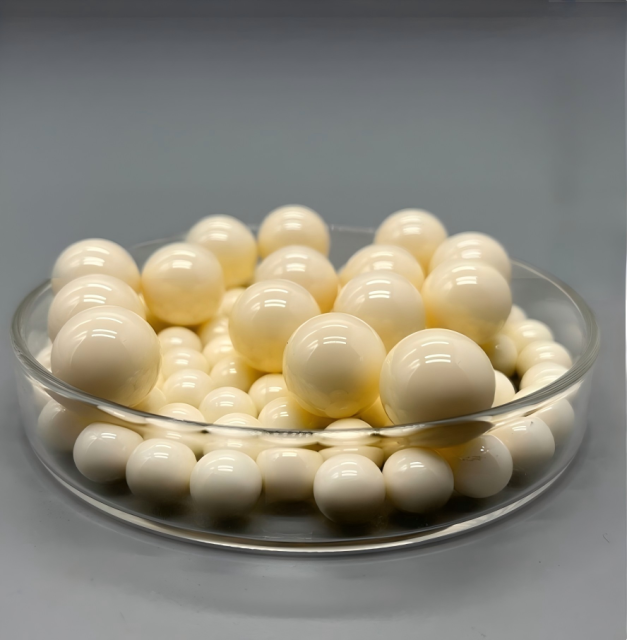

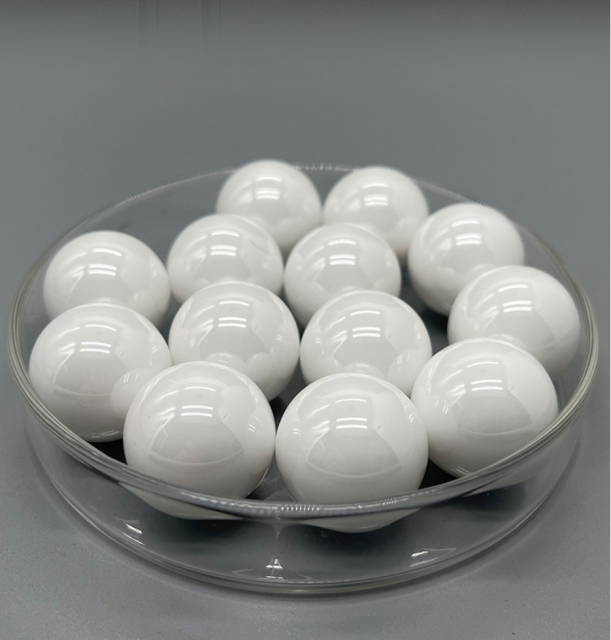

CERAMPRO จำหน่ายลูกบอลเซรามิกความแม่นยำสูงที่ออกแบบมาสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่ต้องการความทนทานสูง เมื่อเทียบกับลูกบอลเหล็ก ลูกบอลเซรามิกมีความแข็งมากกว่า ความหนาแน่นต่ำกว่า ทนต่อการกัดกร่อนได้ดีเยี่ยม และมีอายุการใช้งานยาวนานกว่า
มีการนำไปใช้กันอย่างแพร่หลายในตลับลูกปืนความเร็วสูง ปั๊มเคมี วาล์วความแม่นยำ และระบบประมวลผลเซมิคอนดักเตอร์
| วัสดุ | ข้อได้เปรียบที่สำคัญ | ความหนาแน่น | ความแข็ง | แอปพลิเคชันที่ดีที่สุด |
|---|---|---|---|---|
| อะลูมินา (Al₂O₃) | คุ้มค่า | ปานกลาง | สูง | อุตสาหกรรมทั่วไป |
| เซอร์โคเนีย (ZrO₂) | ความทนทานสูง | สูง | สูงมาก | วาล์วทางการแพทย์ |
| ซิลิคอนไนไตรด์ (Si₃N₄) | น้ำหนักเบา | ต่ำ | สูงมาก | ตลับลูกปืนความเร็วสูง |
| ซิลิคอนคาร์ไบด์ (SiC) | ทนต่อสารเคมี | ปานกลาง | สุดขีด | อุตสาหกรรมเคมี |

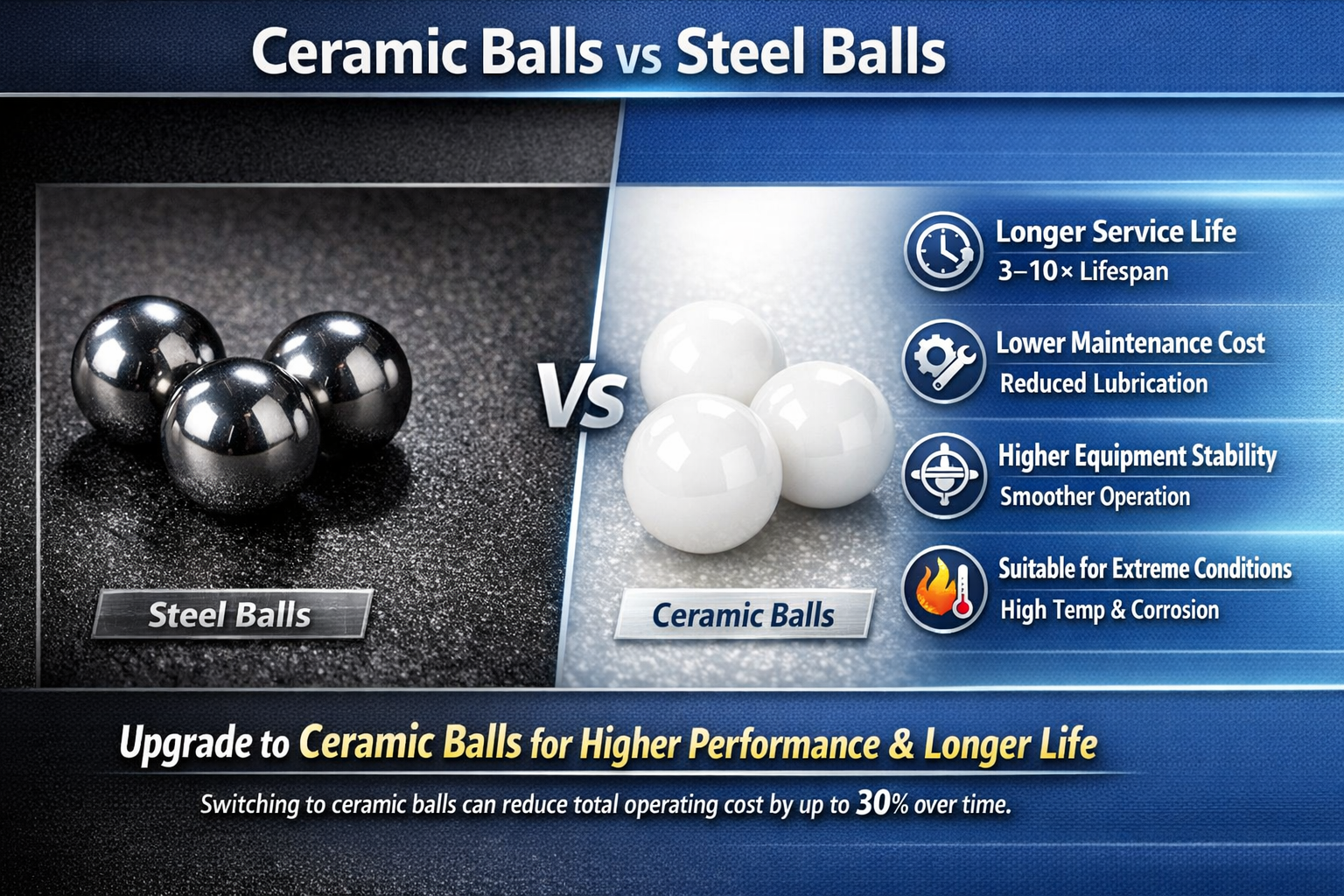

ยาวกว่าลูกเหล็ก 3-10 เท่า
ลดปริมาณสารหล่อลื่นและเวลาหยุดทำงาน
ความกลมที่ดีขึ้น การสั่นสะเทือนน้อยลง
ทนต่ออุณหภูมิสูงและการกัดกร่อน
ระดับความแม่นยำของลูกบอลเซรามิกส่งผลโดยตรงต่อประสิทธิภาพ เช่น ความเร็ว เสียง อายุการใช้งาน และความแม่นยำ การเลือกเกรดที่เหมาะสมจะช่วยให้ได้ประสิทธิภาพสูงสุดและประหยัดค่าใช้จ่าย
| นิ้ว (in)英寸(ใน) | มิลลิเมตร (มม.) | นิ้ว (in) | มิลลิเมตร (มม.) |
|---|---|---|---|
| 1/32 | 0.794 | 11/32 | 8.731 |
| — | 0.800 | 3/8 | 9.525 |
| — | 1.000 | 7/16 | 11.112 |
| 1/16 | 1.588 | 31/64 | 12.303 |
| 3/32 | 2.381 | 1/2 | 12,700 บาท |
| 5/32 | 3.969 | 17/32 | 13.494 |
| 3/16 | 4.763 | 9/16 | 14.288 |
| 7/32 | 5.556 | 19/32 | 15.081 |
| 15/64 | 5.953 | 5/8 | 15.875 |
| 1/4 | 6.350 | 3/4 | 19.050 |
| 17/64 | 6.747 | 1 | 25,400 บาท |
| 9/32 | 7.144 | 1 1/4 | 31.750 |
| 5/16 | 7.938 | 1 11/16 | 42.863 |
เราสามารถผลิตลูกบอลเซรามิกที่มีเส้นผ่านศูนย์กลางหลากหลายขนาดได้
0.5 มม. – 58.1 มม. (สามารถสั่งทำขนาดพิเศษได้ตามต้องการ)
มาตรฐาน: GB308-2002 / ISO 3290-1998 มาตราฐาน：GB308-2002 / ISO 3290-1998
| ระดับ年级 | ความแปรผันของเส้นผ่านศูนย์กลาง (µm)直径变化 (µm) | ค่าความคลาดเคลื่อนของความกลม (µm)球形误差 (µm) | ความหยาบผิว Ra (µm)表的粗糙度 Ra (µm) |
|---|---|---|---|
| จี3 | 0.08 | 0.08 | 0.010 |
| จี5 | 0.13 | 0.13 | 0.014 |
| จี10 | 0.25 | 0.25 | 0.020 |
| จี16 | 0.40 | 0.40 | 0.025 |
| จี20 | 0.50 | 0.50 | 0.032 |
| จี24 | 0.60 | 0.60 | 0.040 |
| จี28 | 0.70 | 0.70 | 0.050 |
| จี40 | 1.00 | 1.00 | 0.060 |
| จี60 | 1.50 | 1.50 | 0.080 |
| ระดับ年级 | การเปลี่ยนแปลงเส้นผ่านศูนย์กลาง Vdws (µm)直径变化 Vdws (µm) | ค่าความกลม ΔSph (µm)球形度 ΔSph (µm) | ค่าความแปรผันของเส้นผ่านศูนย์กลางล็อต Vdwl (µm)批次直径变异 Vdwl (µm) | ความหยาบผิว Ra (µm)表的粗糙度 Ra (µm) |
|---|---|---|---|---|
| จี3 | 0.05 – 0.07 | 0.05 – 0.07 | < 0.13 | 0.009 – 0.010 |
| จี5 | 0.08 – 0.12 | 0.08 – 0.12 | < 0.25 | 0.009 – 0.010 |
| จี10 | 0.15 – 0.20 | 0.15 – 0.20 | < 0.5 | 0.014 – 0.018 |
| จี16 | 0.20 – 0.25 | 0.20 – 0.25 | < 0.8 | < 0.025 |
| จี20 | 0.30 – 0.40 | 0.30 – 0.40 | < 1.0 | < 0.032 |
| จี28 | 0.40 – 0.70 | 0.40 – 0.70 | < 1.4 | < 0.050 |
ระดับความแม่นยำของลูกบอลเซรามิกเป็นตัวกำหนดโดยตรงว่า:
ความแม่นยำสูงขึ้น = ประสิทธิภาพสูงขึ้น แต่ต้นทุนก็สูงขึ้นด้วยเช่นกัน
การเลือกเกรดที่เหมาะสมเป็นสิ่งสำคัญอย่างยิ่งต่อการบรรลุความสมดุลระหว่างต้นทุนและประสิทธิภาพที่ดีที่สุด

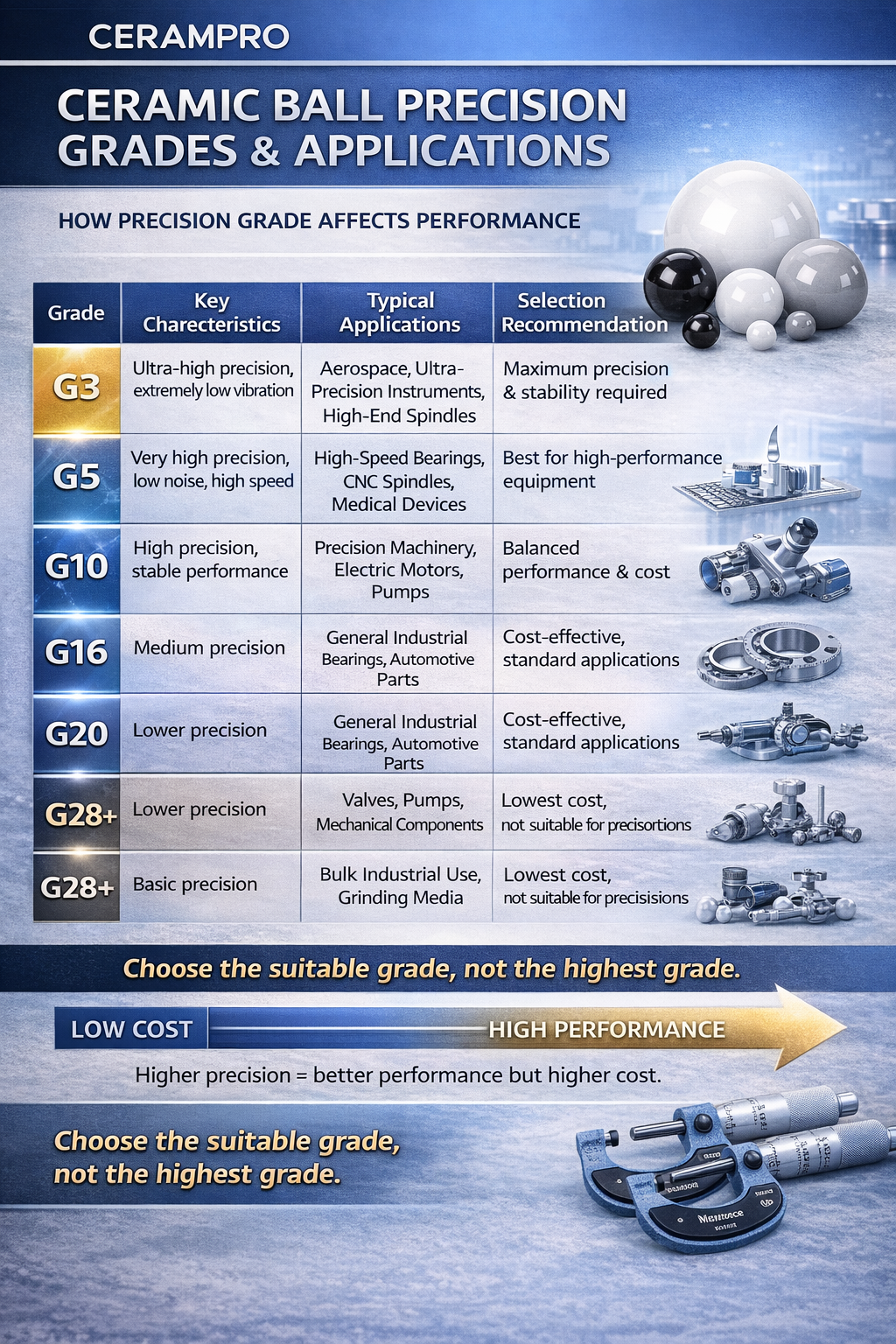

| ระดับ | ลักษณะสำคัญ | การใช้งานทั่วไป | คำแนะนำในการคัดเลือก |
|---|---|---|---|
| จี3 | ความแม่นยำสูงมาก การสั่นสะเทือนต่ำมาก | อุตสาหกรรมการบินและอวกาศ เครื่องมือวัดความแม่นยำสูง แกนหมุนคุณภาพสูง | ใช้เมื่อต้องการความแม่นยำและเสถียรภาพสูงสุด |
| จี5 | ความแม่นยำสูงมาก เสียงรบกวนต่ำ ความเร็วสูง | ตลับลูกปืนความเร็วสูง, แกนหมุน CNC, อุปกรณ์ทางการแพทย์ | ตัวเลือกที่ดีที่สุดสำหรับอุปกรณ์ประสิทธิภาพสูง |
| จี10 | ความแม่นยำสูง ประสิทธิภาพเสถียร | เครื่องจักรความแม่นยำสูง มอเตอร์ไฟฟ้า ปั๊ม | ประสิทธิภาพที่สมดุลกับต้นทุน |
| จี16 | ความแม่นยำปานกลาง | ตลับลูกปืนอุตสาหกรรมทั่วไป ชิ้นส่วนยานยนต์ | คุ้มค่าสำหรับงานใช้งานทั่วไป |
| จี20 | ความแม่นยำต่ำลง | วาล์ว ปั๊ม ชิ้นส่วนกลไก | เหมาะสำหรับงานที่ไม่สำคัญมากนัก |
| จี28+ | ความแม่นยำขั้นพื้นฐาน | สำหรับการใช้งานในอุตสาหกรรมขนาดใหญ่ วัสดุบด | ราคาถูกที่สุด แต่ไม่เหมาะสำหรับระบบที่ต้องการความแม่นยำสูง |
